在工业自动化控制、物联网系统中，模拟信号 4~20mA 的给定、反馈使用非常广泛，而控制精度、稳定性、负载能力对于 4~20mA 等模拟量测控系统非常重要，DAQM-4224 具有 4 通道模拟量输入，4/2 通道模拟量输出，采用专用线性驱动 SoC 方案，具有驱动稳定、带负载能力强等特点，模拟量采集采用差分输入方式，具有短路保护、过流保护功能。

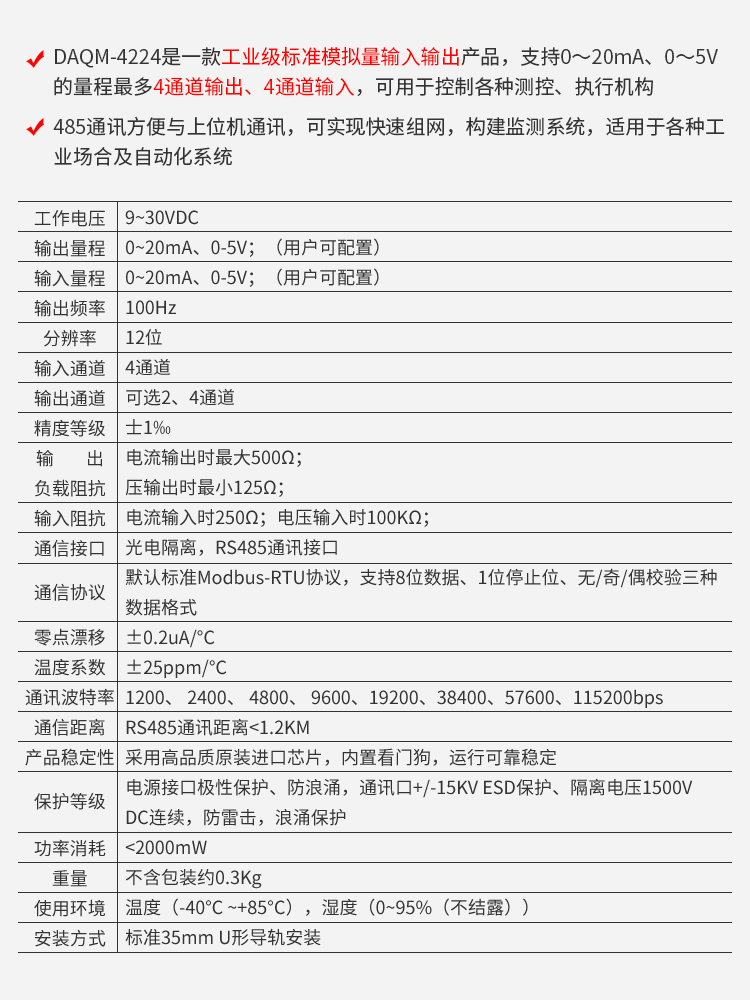

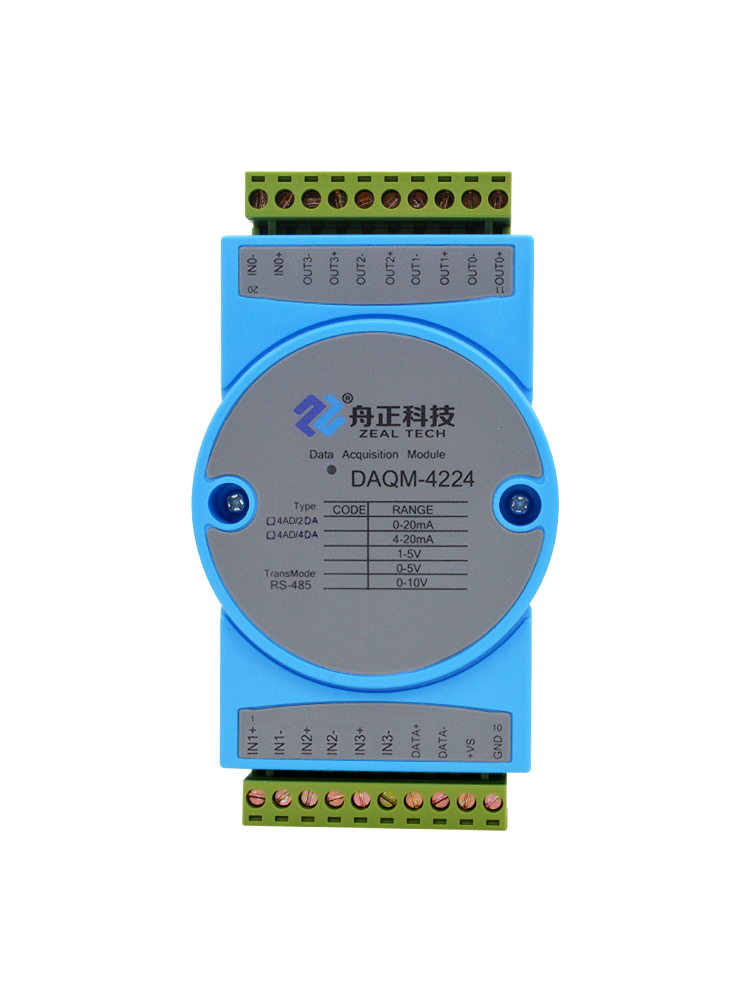

DAQM-4224 是一款工业级标准模拟量输入输出产品，支持 0~20mA、0-5V 的量程*多 4 通道输出、4 通道输入可用于控制各种测控、执行机构，RS485 通讯接口光电隔离，应用层采用标准MODBUS-RTU 协议，完全符合工业标准，适用于各种工业场合及自动化系统。485 通讯方便与上位机通讯，可实现快速组网，构建监测系统，适用于各种工业场合及自动化系统。
工作电压
9-30VDC（输出端负载大于 300 欧时工作电压需提高，500 欧负载时不低于 15V）
输出量程
0~20mA、0-5V；（用户可配置）
输入量程
0~20mA、0-5V；（用户可配置）
输出频率
100Hz
分辨率
12 位
输入通道
4 通道
输出通道
可选 2、4 通道
精度等级
±1‰
输出负载阻抗
电流输出时*大 500Ω；
电压输出时*小 125Ω；
输入阻抗
电流输入时 250Ω；电压输入时 100KΩ；
通信接口
光电隔离，RS485 通讯接口
通信协议
默认为标准 Modbus-RTU 协议，支持 8 位数据、1 位停止位、无/奇/偶校验三种
数据格式
零点漂移
±0.2uA/℃
温度系数
±25ppm/℃
通讯波特率
1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps，115200bps
通信距离
RS485 通讯距离＜1.2KM
产品稳定性
采用高品质原装进口芯片，内置看门狗，运行可靠稳定
保护等级
电源接口极性保护，通讯口+/-15KV ESD 保护、隔离电压 1500V DC 连续，防雷击，防浪涌
功率消耗
<2000mW
外形尺寸
127*69*26mm
重量
不含包装约 0.3Kg
使用环境
温度-40℃ ～ 85℃
湿度＜ 95%（不结露）
安装方式
标准 35mm U 形导轨安装
